Un bloc de coque atterrit
au millimètre.
Un navire se construit en blocs, et chaque méga-bloc doit atterrir dans la cale sèche au millimètre — assez proche pour que le joint soude, assez de niveau pour que la quille soit droite. Mal le lever et l'alignement est faux pour toute la coque ; le laisser tomber et le créneau de cale sèche, rare et coûteux, est perdu. On conçoit ce levage — poids du bloc + centre de gravité vérifiés, pose à tolérance d'alignement, scellé avant que la grue-portique pivote. Le chantier construit le navire ; nous, on met le bloc en place.
ASME B30.5
Standard grue mobile, niveau méthodologie
Z150
Norme québécoise de plan de levage appliquée à chaque mandat
24 h
Plans de levage d'urgence — chantiers navals canadiens
0
Levages de blocs sans plan scellé en main
Six expositions dans la cale sèche.
Les levages de chantier naval portent un profil d'exposition qui leur est propre : des blocs fabriqués au centre de gravité incertain, des tolérances d'alignement mesurées en millimètres, et un créneau de cale sèche qu'on ne peut pas reprogrammer. Les expositions ci-dessous sont ce que le plan de levage scellé existe pour contrôler. Chaque livrable Maxor dans ce verticale les adresse explicitement.
Erreur d'alignement de bloc
Un bloc de coque posé même légèrement hors position fausse l'alignement du joint pour les soudeurs et se propage à travers la coque. La géométrie de pose est conçue au millimètre — la grue le pose sur les marques, l'équipe d'ajustage ne le force pas.
Centre de gravité incertain
Le CdG d'un méga-bloc fabriqué n'est pas une spec propre — il bouge avec l'armement. Un CdG mal-estimé signifie une prise déséquilibrée qui pivote. On vérifie le CdG + la géométrie de gréage avant le levage, pas en regardant le bloc s'incliner sur le crochet.
Perte de créneau de cale sèche
La capacité de cale sèche est rare et réservée loin d'avance. Un levage de bloc tombé ou bloqué n'endommage pas que l'acier — il sacrifie un créneau de cale sèche valant des semaines de débit de chantier. Le plan de levage garde la cale à l'horaire.
Opération de grue-portique + grue lourde
Les levages de chantier font tourner les grues-portiques + grues mobiles près de leur table de charge. Le renversement ou la chute de bloc est un événement de classe fatalité. Taux de capacité documenté par prise ; partage de charge tandem conçu pour les blocs les plus lourds.
Géométrie de cale sèche confinée
Les blocs sont posés dans une cale dense d'étaiement, d'échafaudage, de blocs adjacents et de services. L'arc de pivotement + le dégagement sont tracés contre la cale as-built ; CRANEbee 3D là où l'ajustement est serré.
Exposition marine + lancement
Les levages de mise à flot + préparation au lancement se font au bord de l'eau — marée, gîte et assiette en jeu. Une charge tombée dans le bassin de cale est un événement Transports Canada. La matrice de contingence cartographie l'exposition marine avant la prise.
Six archétypes de levage. Du bloc au lancement.
Les levages de chantier naval se regroupent en patrons d'ingénierie récurrents de l'érection de blocs à la mise à flot. Chaque archétype a son propre profil de cas de charge et contrainte d'alignement. La méthodologie s'adapte ; la rigueur, non.
Érection de blocs de coque + méga-blocs
Blocs de coque fabriqués + grands-blocs levés dans la cale sèche et posés à tolérance d'alignement. CdG vérifié, tandem ou grue-portique pour les plus lourds. Le levage de construction navale signature. CRANEbee 3D obligatoire.
Installations de modules + superstructure
Roufs, blocs de superstructure, modules d'hébergement + de machinerie. Posés sur la coque à tolérance d'alignement, CdG chargé d'armement pris en compte. Pivot en cale confinée conçu.
Levages de moteur, arbre + hélice
Moteurs principaux, lignes d'arbre, hélices, gouvernails, propulseurs. Pose de précision sur l'axe à tolérance serrée. Levage à accélération contrôlée pour protéger la machinerie ; accès de salle des machines confiné.
Levages de réparation + radoub de navire
Retrait + remplacement de composantes pendant réparation + radoub — moteurs, génératrices, sections de coque, équipement. Levages dans un navire en cale autour de la structure existante. Séquencés dans la fenêtre de réparation.
Levages de lancement + préparation à la mise à flot
Levages d'armement final avant le lancement, manutention de porte de cale + de caisson, équipement de berceau de lancement. Au bord de l'eau — marée + assiette documentées dans la matrice de contingence.
Levages de blocs multi-grues + tandem
Les grands-blocs les plus lourds levés par deux grues ou plus quand aucune grue seule n'a la capacité. Partage de charge par grue, séquence de synchronisation, coordination de prise de niveau. Modélisé dans CRANEbee ; un second ingénieur signe.

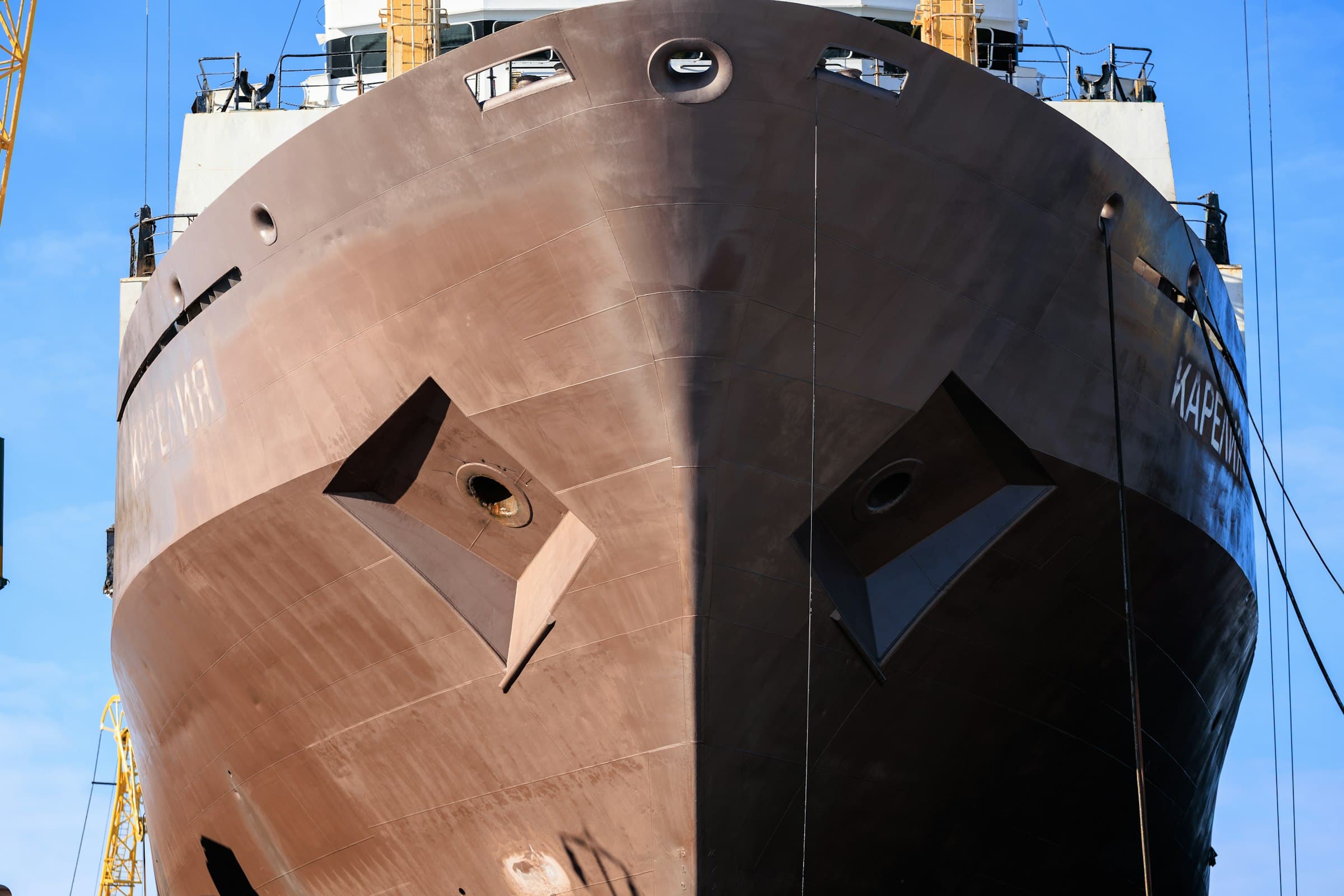

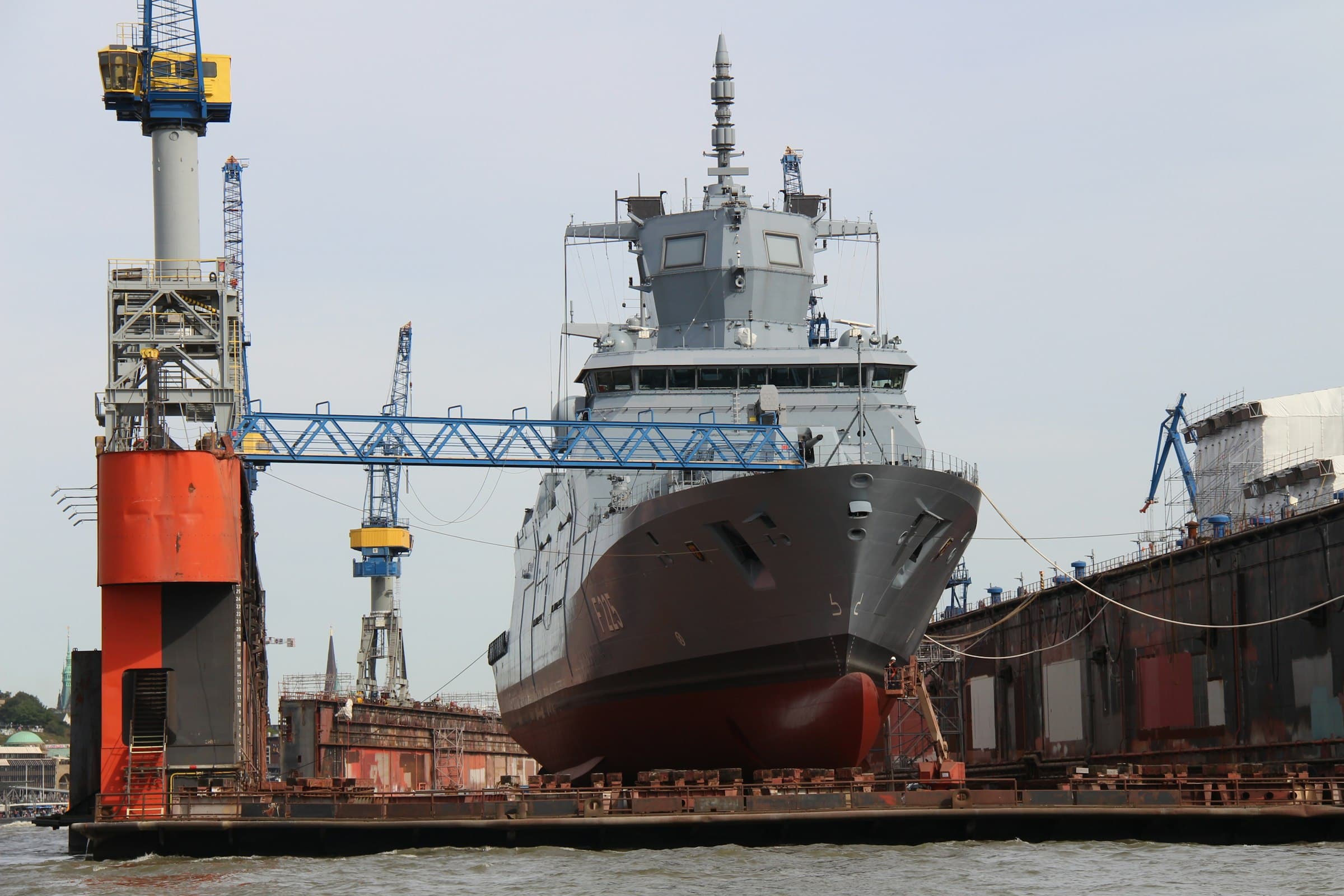

Construction navale sur le terrain
Du contexte sectoriel aux levages qu'on planifie — un aperçu d'où ce travail se déroule.
Les normes qu'on applique.
Le levage est notre scope, donc les normes qu'on cite sont des normes de grue + gréage. L'architecture navale, le relevé de la société de classification, les procédures de soudage relèvent du chantier + de la société de classification — nous, on conçoit la mise en place de leur bloc, à tolérance d'alignement.
Grues mobiles et sur rail
Le standard de sécurité des grues mobiles — tables de charge, capacité, installation, opération. Cité sur chaque plan de levage de chantier naval comme base méthodologique, aux côtés des limites d'opération de grue-portique.
Sécurité grue mobile + norme québécoise de plan de levage
Le standard canadien des grues mobiles ; au Québec, la Norme Z150 est le code provincial de plan de levage. Citée sur chaque mandat dans sa juridiction.
Élingues
Gouverne la sélection, la cotation et l'inspection des élingues — câble d'acier, chaîne, synthétique. Citée sur la spec de gréage de chaque levage, chaque brin dimensionné contre le poids du bloc + le facteur de sécurité.
Matériel de gréage
Gouverne les manilles, maillons, anneaux et le matériel de raccordement. Citée sur l'assemblage de gréage — chaque composant coté à la charge qu'il porte, incluant les attaches d'oreilles de levage de bloc.
Qualification des opérateurs de grue
Le standard de qualification + certification des opérateurs de grue mobile. Référencé dans la section briefing-opérateur pour que le bon ticket fasse la prise de bloc.
Transports Canada Marine + tables de charge fabricant
Transports Canada Marine gouverne l'environnement côté eau du chantier ; chaque chiffre de capacité dans nos plans remonte à la table de charge fabricant. Tous deux référencés sur les levages de mise à flot + préparation au lancement.
Quatre lignes de capacité. Un mandat de construction navale.
Les quatre piliers de service Maxor apparaissent tous sur un levage de bloc de chantier. Voici comment chacun gagne sa place — du bloc au lancement.
Plans scellés + réponse d'urgence
Levages d'érection de blocs + modules, de la grue unique au tandem multi-grues, posés à tolérance d'alignement. Palier d'urgence le jour même quand un conflit de levage menace un créneau de cale sèche. Taux de capacité par prise ; CdG vérifié ; Z150 / B30.5 cités en ligne.
Distribution + formation + implémentation
Érection de méga-blocs, installations de superstructure et levages en cale confinée modélisés dans CRANEbee avant que la grue-portique pivote. Arc de pivotement + dégagement de cale tracés contre la géométrie réelle, pose à tolérance d'alignement répétée. On distribue, on forme et on implémente la plateforme sur les projets de chantier naval canadiens.
Distribution + conseil + formation
Chaînes synthétiques Dyneema® pour la manutention de blocs + modules — gréage plus léger que l'équipe manipule plus vite dans une cale confinée, sans marque sur les revêtements de coque finis, non-conducteur près de l'armement énergisé. Distribution autorisée au Québec.
Plateforme d'ingénierie déterministe
La ligne logicielle Maxor (Heisen, Maxor Audit, Maxor Ground) fournit le substrat de preuves audit-grade derrière les plans de levage scellés — registres de levage + CdG rappelables, provenance de campagne d'érection de blocs, déploiement souverain.
Au-delà des quatre piliers — du logiciel bâti pour votre opération.
Les quatre piliers de service couvrent le levage. Mais la plupart des chantiers navals portent un manque logiciel que les fournisseurs sur étagère ne comblent jamais. On le bâtit — applications sur mesure, intégrations et services gérés, même posture d'ingénierie, même équipe du kickoff au go-live, souverain par défaut. Conçu au Canada, possédé par vous.
Heisen — notre couche d'intelligence déterministe — est optionnel sur tout projet : on l'intègre ou non, à votre choix. Dans les deux cas, il se branche par API dans une nouvelle app custom comme dans votre logiciel tiers existant.
Séquençage d'érection de blocs + horaire de cale sèche
Séquence l'érection de blocs de coque contre la disponibilité des grues, les créneaux de cale sèche et l'horaire de construction — pour que les blocs atterrissent dans l'ordre prévu et que la cale tourne à temps.
Registre de blocs + CdG + jumeau numérique de levage
Un registre de chaque bloc lié à son poids vérifié, son centre de gravité et son plan de levage scellé — rappelable pour les navires-sœurs au lieu d'être ré-ingénieré, l'historique de levage auditable.
Tableau de bord de progrès production + armement
Suit le progrès de fabrication + d'armement des blocs contre le plan de construction — pour que le chantier voie le chemin critique et que le prochain levage soit prêt quand la cale l'est.
Cadrer votre levage de bloc de chantier.
Dites-nous le bloc, la cale sèche et l'horaire de construction. Un responsable senior répond dans la journée ouvrable avec un mandat de levage cadré et un chemin vers le premier livrable.
